轴承作为一种消耗性零部件，使用正确的情况下能够享有很长的寿命。但如果过早的出现损伤，且处理不及时，就会造成轴承过早报废。 因此，在使用轴承时，我们需要记录机器种类，安装部位，使用条件及周围配合。通过研究总结轴承损伤的类型，发生问题时的使用环境，以避免类似情况再次发生。
轴承损伤处理对策如下：

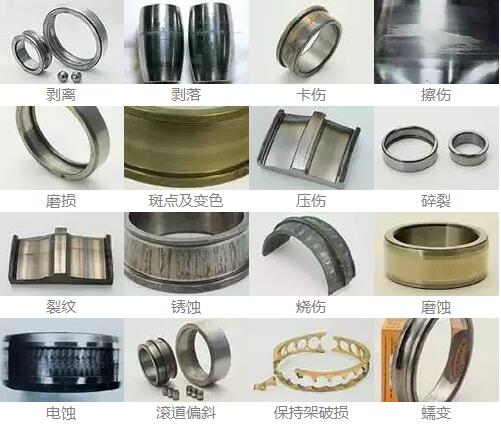

项目 | 现象 | 原因 | 措施 |
剥离 | 运转面剥离 剥离后呈明显凸凹状 | • 负荷过大使用不当 • 安装不良 • 轴或轴承箱精度不良 • 游隙过小 • 异物侵入 • 发生生锈 • 异常高温造成的硬度下降 | • 重新研究使用条件 • 重新选择轴承 • 重新考虑游隙 • 检查轴和轴承箱加工精度 • 研究轴承周围设计 • 检查安装时的方法 • 检查润滑剂及润滑方法 |
烧伤 | 轴承发热变色，进而烧伤不能旋转 | • 游隙过小（包括变形部分游隙过小） • 润滑不足或润滑剂不当 • 负荷过大（预压过大） • 滚子偏斜 | • 设定适当游隙（增大游隙） • 检查润滑剂种类确保注入量 • 检查使用条件 • 防止定位误差 • 检查轴承周围设计（包括轴承受热） • 改善轴承组装方法 |
裂纹 缺陷 | 部分缺口 且有裂纹 | • 冲击负荷过大 • 过盈过大 • 有较大剥离 • 摩擦裂纹 • 安装侧精度不良（拐角圆过大） • 使用不良（用铜锤，卡入大异物） | • 检查使用条件 • 设定适当过盈及检查材质 • 改善安装及使用方法 • 防止摩擦裂纹（检查润滑剂） • 检查轴承周围设计 |
保持架破损 | 铆钉松动或断裂 保持架破裂 | • 力矩负荷过大 • 高速旋转或转速变动频繁 • 润滑不良 • 卡入异物 • 振动大 • 安装不良（倾斜状态下安装） • 异常温升（树脂保持架） | • 检查使用条件 • 检查润滑条件 • 重新研究保持架的选择 • 注意轴承使用 • 研究轴和轴承箱刚性 |
擦伤 卡伤 | 表面粗糙，伴有微小溶敷 套圈档边与滚子端面的擦伤称作卡伤 | • 润滑不良 • 异物侵入 • 轴承倾斜造成的滚子偏斜 • 轴向负荷大造成的挡边面断油 • 表面粗糙大 • 滚动体滑动大 | • 再研究润滑剂、润滑方法 • 检查使用条件 • 设定适宜的预压 • 强化密封性能 • 正常使用轴承 |
生锈 腐蚀 | 表面局部或全部生锈 呈滚动体齿距状生锈 | • 保管状态不良 • 包装不当 • 防锈剂不足 • 水分、酸溶液等侵入 • 直接用手拿轴承 | • 防止保管中生锈 • 强化密封性能 • 定期检查润滑油 • 注意轴承使用 |
磨蚀 | 配合面产生红锈色磨损粉粒 | • 过盈量不够 • 轴承摇动角小 • 润滑不足（或处于无润滑状态） • 非稳定性负荷 • 运输中振动 | • 检查过盈及润滑剂涂布状态 • 运输时内外圈分开包装，不可分开时则施加预压 • 重新选择润滑剂 • 重新选择轴承 |
磨损 | 表面磨损，造成尺寸变化，多伴有磨伤，磨痕 | • 润滑剂混中入异物 • 润滑不良 • 滚子偏斜 | • 检查润滑剂及润滑方法 • 强化密封性能 • 防止定位误差 |
电蚀 | 滚动面有喷火口状凹坑，进一步发展则呈波板状 | • 滚动面通电 | • 制作电流旁通阀 • 采取绝缘措施，避免电流通过轴承内部 |
压痕 碰伤 | 卡入固体异物，或冲击造成的表面凹坑及安装是的擦伤 | • 固体异物侵入 • 卡入剥离片 • 安装不良造成的撞击，脱落 • 在倾斜状态下安装 | • 改善安装、使用方法 • 防止异物混入 • 若因金属片引起，则须检查其他部位 |
蠕变 | 内径面或外径打滑，造成镜面或变色，有时卡住 | • 配合处过盈量不足 • 套筒紧固不够 • 异常温升 • 荷过大 | • 重新研究过盈量 • 研究使用条件 • 检查轴和轴承箱精度 |
北旭回收轴承公司价格高，实力雄厚！山东省临清市北旭轴承回收有限公司，回收库存积压轴承，轴承回收业务遍布全国各地！ 回收进口轴承价格高，回收库存积压轴承实力大，求购轴承型号种类多，回收轴承就选择我们——北旭！
