经常在招投标中会看到制冷压缩机轴承问题。今天我们了解下滚珠式轴承和滚柱式轴承的区别。
滚珠轴承与滚柱轴承都属于滚动轴承，最简单的来讲一个滚动体是滚珠，也就是钢球。另一个滚动体是钢柱。
一般地，滚柱轴承径向承压优于滚珠轴承。但转速低。

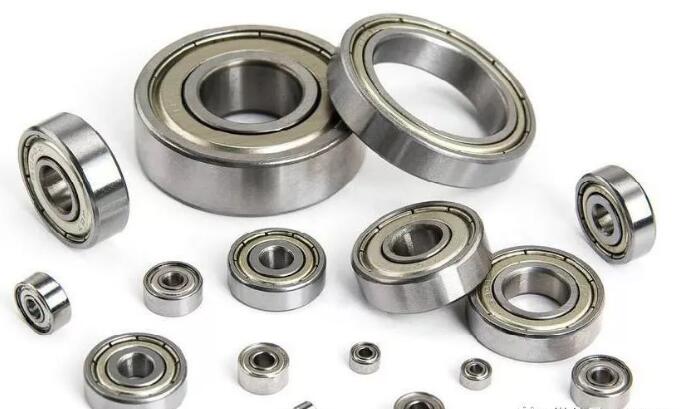

滚珠轴承：
滚动轴承的一种，滚珠装在内钢圈和外钢圈的中间，能承受较大的载荷。也叫球轴承。
滚珠轴承主要包含四个基本元件：滚珠（ball）、内环（innerring）、外环（outerring）与保持器（cageorretainer），如图所示。一般工业用的滚珠轴承满足AISI52100的标准，滚珠与环通常是以高铬钢制成，洛氏硬度（RockwellC-scalehardness）约在61-65之间。而保持器的硬度相较于滚珠与环低，其材料有金属（如：中碳钢、铝合金）或非金属（如：铁弗龙、PTEF、高分子材料）。滚动轴承（rollingbearing）比轴颈轴承(journalbearing)的转动摩擦阻力小，因此相同的转速下，由于摩擦产生的温度会比较低。
滚柱轴承：
滚动体是圆柱滚子的向心滚动轴承。圆柱滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，分有NU、NJ、NUP、N、NF等单列轴承，及NNU、NN的双列轴承。该轴承是内圈、外圈可分离的结构。内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架，或铜合金车制保持架。但也有一部分使用聚酰胺成形保持架。
1.滚子与滚道为线接触或修下线接触，径向承载能力大，适用于承受重负荷与冲击负荷。
2.摩擦系数小，适合高速，极限转速接近深沟球轴承。
3.N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用。
4.对轴或座孔加工要求较高,轴承安装后外圈轴线相对偏斜要严加控制,以免造成接触应力集中。
5.内圈或外圈可分离，便于安装和拆卸。
主要用途：大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。
轴承类型代号
进口轴承常用类型代号（指型号的开头的数字或者字母，比如6200，6开头就是深沟球轴承，NU,NJ为圆柱滚子轴承）：
调心球轴承—1;
调心滚子轴承—2；
圆锥滚子轴承—3；
推力球轴承—5
深沟球轴承—6；
角接触球轴承—7；
圆柱滚子轴承—N；
滚针轴承—NA;
如何去看懂一个轴承，6200轴承
最右边两位数字表示轴承的公称内经尺寸 当内径在20~480MM范围的时候，内径乘以五就是内径尺寸 10~17。
右起第三位是直径系列代号：直径系列代号有7，8，9，0，1，2，3，4，5等外径尺寸依次递增。
右起第四位是宽度系列代号，用8，0，1，2，3，4，5，6表示宽度尺寸递增。相同内径的同类轴承，外廓尺寸大（外径，宽度）则承载能力强。
轴承类型对照
轴承型号含义------轴承有0-9类（没有5类）
0类：双列角接触球轴承（通常省略） 例：（0）3204 A
1类：自调心球轴承 例：1201 ETN9
2类：球面滚子轴承、球面滚子推力轴承 例：22209 E29328 E
3类： 圆锥滚子轴承 例：32016 X/Q
4类： 双列深沟球轴承 例：4206 ATN9 深沟球轴承尺寸
5类： 推力球轴承 例：51100
6类： 深沟球轴承 例：6213-2Z
7类： 角接触球轴承 例：7305 BECBM
8类： 圆柱滚子推力轴承 例：81111 TN
N类： 圆柱滚子轴承 第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ，NU，NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
例：NU 2317 ECJ
C类： CARB轴承 C 2205
QJ类：四点接触球轴承 例：QJ 217 MA。
轴承类型特点作用型号对照
双列角接触球轴承：能承受较大的径向和轴向联合负荷和力矩负荷，用于限制轴和外壳双向轴向位移的部件中。常见的双列角接触球轴承型号：3200ATN轴承、3203A-ZTN轴承、3205ATN轴承、3207ATN轴承等
推力滚子轴承：推力圆锥滚子轴承，推力圆柱滚子轴承用于承受轴向载荷为主的轴、径向联合载荷，但径向载荷不得超过轴向载荷的 55% 。与其他推力滚子轴承相比，此种轴承摩擦因数较低，转速较高，并具有调心性能。常见的推力滚子轴承型号：81120轴承、81209 轴承、81217轴承等
圆锥滚子轴承：圆锥滚子轴承可以承受大的径向载荷和轴向载荷。由于圆锥滚子轴承只能传递单向轴向载荷，因此，为传递相反方向的轴向载荷就需要另一个与之对称安装的圆锥滚子轴承。常见圆锥滚子轴承型号：52375/52637轴承、30312JR轴承、H913849轴承等
深沟球轴承：深沟球轴承主要承受径向载荷，也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时，接触角为零。常见的深沟球轴承型号：6200轴承，6308轴承，6201轴承，6000轴承，6309轴承等深沟球轴承尺寸和型号可以直观的算出来。 关于深沟球轴承尺寸表请直接联系我们索取。或者直接在轴承型号尺寸查询处搜索对应的深沟球轴承型号查看对应深沟球轴承尺寸。
推力球轴承：这种轴承可承受轴向载荷，但不能承受径向载荷。常见的推力球轴承型号：53244X轴承、51136X轴承、54406U轴承等
角接触球轴承：同时承受径向负荷和轴向负荷。常见的角接触球轴承型号：3208A-2RS轴承、3214A-RS轴承、3307A-RS轴承等。
圆柱滚子推力轴承：单向的轴向载荷，它比推力球轴承的轴向载荷能力大得多，并且刚性大、占用轴向空间小。适用于转速低的场合
轴承型号的后两位代表内经例如：6205 后两位05 05*5=25 6代表0类。
轴承型号含义后缀
ZZ：表示轴承双侧附带铁制防尘盖
CM：表示电机用径向内部游隙
NS7：表示轴承内部油脂标号
S:表示轴承内部油脂的填充量
5：表示轴承的的包装是商业包装 附件代号
Z：轴承单侧钢板防尘盖
ZZ：轴承两侧钢板防尘盖
V：轴承单侧橡胶制非接触型防尘盖
VV：轴承两侧橡胶制非接触型防尘盖
DU：轴承单侧橡胶制接触性防尘盖
DDU：轴承两侧橡胶制接触性防尘盖
NR：轴承外套圈带有径向定位槽和定位环 保持架材质和形制代号
M：铜合金车制保持架
EM：滚子引导铜合金车制保持架
EW：滚子引导刚保持架
W：套圈引导钢制保持架
ET：树脂保持架
TYN：树脂保持架
EA：调心滚子轴承钢制S型冲压保持架
CD：钢制合金保持架
CA：铜合金保持架的形制
AW：30度角接触轴承/钢制保持架
BW：40度角接触轴承/钢制保持架 内部游隙代号。
